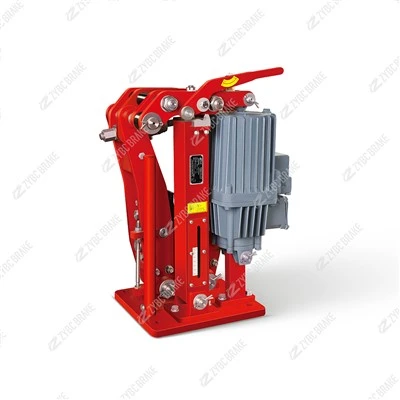

YP21–560 সিরিজ ইলেক্ট্রো-হাইড্রোলিক ডিস্ক ব্রেক

দYP21–560 সিরিজের ইলেক্ট্রো-হাইড্রোলিক ডিস্ক ব্রেকএটি একটি উচ্চ-কার্যক্ষমতা সম্পন্ন, ভারী-ডিউটি ​​ব্রেকিং ডিভাইস যা বড়-স্কেল শিল্প যন্ত্রপাতির জন্য তৈরি। এটি হাইড্রোলিক ড্রাইভ এবং যান্ত্রিক ব্রেকিংকে সংহত করে, স্বয়ংক্রিয় পরিধানের ক্ষতিপূরণ, স্থিতিশীল ব্রেকিং টর্ক এবং মডুলার ডিজাইনের বৈশিষ্ট্যযুক্ত। YP সিরিজের একটি মূল পণ্য হিসাবে (সারাংশ 1, 2, 5), এটি বিশেষভাবে মন্থরতা, জরুরী স্টপিং, এবং বড় লোডিং/আনলোডিং সরঞ্জামের পার্কিং ব্রেকিং, পরিবহন যন্ত্রপাতি, ধাতুবিদ্যা ডিভাইস, এবং খনির যন্ত্রপাতি-কঠোর শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা প্রদানের জন্য প্রকৌশলী।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

প্যারামিটার	স্ট্যান্ডার্ড মান	নোট
ব্রেক টাইপ	ইলেক্ট্রো-হাইড্রোলিক ডিস্ক ব্রেক (স্প্রিং-প্রযোজ্য, হাইড্রোলিক-মুক্ত করা হয়েছে)	ব্যর্থ-নিরাপদ নকশা: পাওয়ার/হাইড্রোলিক ব্যর্থতায় স্বয়ংক্রিয়ভাবে ব্রেক
রেট ডিস্ক ব্যাস	560 মিমি	বড় মেশিনের উচ্চ-টর্ক ব্রেকিংয়ের প্রয়োজন মেলে
ব্রেকিং টর্ক রেঞ্জ	3200–9200 N·m	বাহ্যিকভাবে সামঞ্জস্যযোগ্য (USB3-III সিরিজের টর্ক লজিক, সারাংশ 3 পড়ুন); ভারী-লোড পরিস্থিতিতে অভিযোজিত
অ্যাকচুয়েশন নীতি	ইলেক্ট্রো-হাইড্রোলিক থ্রাস্টারের মাধ্যমে হাইড্রোলিক রিলিজ	স্থির চাপের আউটপুটের জন্য থ্রাস্টার মডেল ই-সিরিজ (যেমন, ED50/6) মেলে
মূল কার্যকরী বৈশিষ্ট্য	- স্বয়ংক্রিয় আস্তরণের পরিধানের ক্ষতিপূরণ- স্বয়ংক্রিয় জুতো ক্লিয়ারেন্স ব্যালেন্সিং- পিএলসি ইন্টারলক সুরক্ষা (সীমা সুইচের মাধ্যমে)	ম্যানুয়াল রক্ষণাবেক্ষণ হ্রাস করে; সামঞ্জস্যপূর্ণ ব্রেকিং কর্মক্ষমতা নিশ্চিত করে (সারাংশ 5)
সুরক্ষা ক্লাস	IP54/IP65 (ঐচ্ছিক)	ধুলোরোধী, জল-প্রতিরোধী; ধুলো, আর্দ্র খনির জন্য উপযুক্ত/ধাতুবিদ্যা পরিবেশ
কাজের শর্তাবলী	- পরিবেষ্টিত তাপমাত্রা: -20 ডিগ্রি -+50 ডিগ্রি - আপেক্ষিক আর্দ্রতা: 90% এর কম বা সমান - ডিউটি ​​সাইকেল: S3-60% (অন্তরন্ত ভারী লোড)	কোন দাহ্য/বিস্ফোরক গ্যাস নেই (বিস্ফোরক শিল্প এলাকার জন্য-)
আস্তরণের উপাদান	নন-অ্যাসবেসটস উচ্চ-তাপমাত্রার যৌগিক	ঘর্ষণ সহগ 0.38 এর চেয়ে বড় বা সমান; কম বিবর্ণ (250 ডিগ্রিতে 15% এর কম বা সমান); দীর্ঘ সেবা জীবন (3000 কাজের ঘন্টার চেয়ে বেশি বা সমান)
ইনস্টলেশন শৈলী	মডুলার মাউন্টিং	মান শিল্প যন্ত্রপাতি ইন্টারফেস সঙ্গে সামঞ্জস্যপূর্ণ; একত্রিত করা / বিচ্ছিন্ন করা সহজ
ওজন (W/o থ্রাস্টার)	~180-220 কেজি	হেভি ডিউটি ​​অপারেশনের জন্য শক্ত-কাঠামো

মূল কাঠামোগত এবং কার্যকরী সুবিধা

ব্যর্থ-নিরাপদ বসন্ত-প্রযুক্ত ব্রেকিংব্রেক একটি গ্রহণ করেবসন্ত-প্রযোজ্য, জলবাহী-মুক্তডিজাইন (USB3-III সিরিজ লজিকের সাথে সামঞ্জস্যপূর্ণ, সারাংশ 3)। যখন শক্তি বা হাইড্রোলিক চাপ হারিয়ে যায়, তখন উচ্চ-শক্তির ডিস্ক স্প্রিংস ব্রেক ক্যালিপারগুলিকে তাৎক্ষণিকভাবে 560 মিমি ডিস্ককে আটকে দেয়, যা 9200 N·m পর্যন্ত ব্রেকিং টর্ক তৈরি করে। এটি বন্দর ক্রেন এবং মাইনিং কনভেয়রগুলির মতো ভারী-লোড যন্ত্রপাতিগুলির জন্য গুরুত্বপূর্ণ- সরঞ্জামগুলি পিছলে যাওয়া বা পালিয়ে যাওয়া প্রতিরোধ করে৷

দ্বৈত স্বয়ংক্রিয় সমন্বয় প্রক্রিয়া

স্বয়ংক্রিয় পরিধান ক্ষতিপূরণ: ঘর্ষণ আস্তরণের পরিধানের সাথে সাথে, একটি অভ্যন্তরীণ যান্ত্রিক ক্ষতিপূরণকারী ম্যানুয়াল হস্তক্ষেপ ছাড়াই একটি স্থিতিশীল ব্রেক-ডিস্ক ক্লিয়ারেন্স (0.8–1.2 মিমি) বজায় রেখে ক্যালিপার স্ট্রোককে গতিশীলভাবে সামঞ্জস্য করে। এটি টর্কের ক্ষতি এড়ায় এবং ধারাবাহিক ব্রেকিং নিশ্চিত করে (সারাংশ 5)।

স্বয়ংক্রিয় ক্লিয়ারেন্স ব্যালেন্সিং: সিমেট্রিক ক্যালিপার ডিজাইন এবং লিঙ্কেজ মেকানিজম ডিস্কের উভয় পাশে সমান ক্লিয়ারেন্স নিশ্চিত করে, এক-একতরফা যোগাযোগের কারণে সৃষ্ট অসম পরিধান দূর করে এবং ডিস্কের পরিষেবা জীবন প্রসারিত করে।

মডুলার এবং কম-রক্ষণাবেক্ষণ ডিজাইন

মডুলার উপাদানগুলি (ক্যালিপার, থ্রাস্টার, লিমিট সুইচ) স্বাধীন প্রতিস্থাপনের অনুমতি দেয়, ইন্টিগ্রেটেড ব্রেকগুলির তুলনায় রক্ষণাবেক্ষণের সময় 40% কমিয়ে দেয় (সারাংশ 4)।

স্ব-তৈলাক্ত কব্জা এবং সিল করা হাইড্রোলিক জয়েন্টগুলি পরিধান এবং তেল ফুটোকে কম করে, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি কমিয়ে দেয়। নন-অ্যাসবেস্টস লাইনিংগুলি দ্রুত প্রতিস্থাপনের জন্য কাঠামোর উপর একটি ক্লিপ- ব্যবহার করে (প্রতি সেটে 15 মিনিটের কম বা সমান)।

PLC ইন্টারলক নিরাপত্তা সুরক্ষাএকাধিক সীমা সুইচ (রিলিজ নিশ্চিতকরণ, আস্তরণ পরিধান অ্যালার্ম) দিয়ে সজ্জিত যা হোস্ট পিএলসি (সারাংশ 5) কে বাস্তব-সময়ের সংকেত পাঠায়। যদি ব্রেক রিলিজ করতে ব্যর্থ হয় বা লাইনিংগুলি অত্যধিকভাবে পরিধান করা হয়, সিস্টেমটি একটি জরুরী শাটডাউন ট্রিগার করে-যান্ত্রিক ক্ষতি বা নিরাপত্তা দুর্ঘটনা রোধ করে।

কাজের নীতি

YP21–560 এর উপর কাজ করে"হাইড্রোলিক রিলিজ + স্প্রিং ব্রেকিং"মূল যুক্তি, একটি ইলেক্ট্রো-হাইড্রোলিক থ্রাস্টারের সাথে সমন্বিত:

ব্রেক রিলিজ (সরঞ্জাম অপারেশন)যখন হোস্ট মেশিন শুরু হয়, তখন ইলেক্ট্রো-হাইড্রোলিক থ্রাস্টার শক্তিপ্রাপ্ত হয়। এর মোটর চাপ তৈরি করতে একটি হাইড্রোলিক পাম্প চালায়, পিস্টন রডকে প্রসারিত করতে ঠেলে দেয়। রডটি ব্রেক ক্যালিপারের লিভার মেকানিজমের উপর কাজ করে, ডিস্ক স্প্রিংসের প্রাক- শক্ত করার শক্তিকে অতিক্রম করে। এটি ক্যালিপারগুলিকে আলাদা করে, ঘর্ষণ আস্তরণগুলিকে 560 মিমি ডিস্ক থেকে আলাদা করে-যন্ত্রগুলিকে মসৃণভাবে চলতে দেয়৷

ব্রেক অ্যাপ্লিকেশন (স্টপিং/জরুরি)

স্বাভাবিক স্টপিং: কন্ট্রোল সিস্টেম থ্রাস্টার চাপ কমায়, এবং ডিস্ক স্প্রিংগুলি ধীরে ধীরে ক্যালিপারগুলিকে ভিতরের দিকে ঠেলে দেয়। আস্তরণগুলি ডিস্কের সাথে যোগাযোগ করে, সামঞ্জস্যযোগ্য টর্ক (3200-9200 N·m) তৈরি করে যাতে সরঞ্জামগুলিকে স্থিরভাবে কমিয়ে দেয়।

ইমার্জেন্সি ব্রেকিং: পাওয়ার ব্যর্থতা বা হাইড্রোলিক সিস্টেমের ত্রুটির ক্ষেত্রে, থ্রাস্টার চাপ তাত্ক্ষণিকভাবে কমে যায়। ডিস্ক স্প্রিংগুলি সম্পূর্ণরূপে জড়িত থাকে, ডিস্কটিকে শক্তভাবে ক্ল্যাম্প করে 0.6 সেকেন্ডের কম বা তার সমান-ভারী যন্ত্রপাতির নিরাপত্তা মান পূরণ করে।

ক্ষতিপূরণ প্রক্রিয়া পরিধানবারবার ব্রেক করার পর, আস্তরণের পরিধান ডিস্ক-আস্তরণের ফাঁক বাড়িয়ে দেয়। স্বয়ংক্রিয় ক্ষতিপূরণকারীর র্যাচেট-পল মেকানিজম প্রতিটি ব্রেকিং চক্রের সময় ট্রিগার করে, ক্যালিপারের স্ট্রোককে প্রসারিত করে গ্যাপটিকে স্ট্যান্ডার্ড রেঞ্জে রিসেট করে। এটি ম্যানুয়াল সামঞ্জস্য ছাড়াই ধারাবাহিক ব্রেকিং টর্ক নিশ্চিত করে।

সাধারণ অ্যাপ্লিকেশন

YP সিরিজের অ্যাপ্লিকেশন পরিস্থিতির সাথে সারিবদ্ধ (সারাংশ 2, 5, 6), YP21–560 ব্যাপকভাবে ব্যবহৃত হয়:

পোর্ট এবং লোডিং/আনলোডিং মেশিনারি

বড় কন্টেইনার ক্রেন, গ্যান্ট্রি ক্রেন এবং জাহাজ আনলোডার: উত্তোলন এবং ভ্রমণ প্রক্রিয়ার জন্য উচ্চ-টর্ক ব্রেকিং প্রদান করে, ভারী পাত্রের (50 টন পর্যন্ত) সুনির্দিষ্ট অবস্থান নিশ্চিত করে এবং বাতাসের লোড প্রতিরোধ করে।

বাল্ক ম্যাটেরিয়াল হ্যান্ডলার (কয়লা, আকরিক): ধুলাবালি বন্দর পরিবেশের সাথে খাপ খায় (IP65 ঐচ্ছিক) এবং ঘন ঘন শুরু-স্টপ সাইকেল পরিচালনা করে।

খনির ও ধাতব যন্ত্রপাতি

মাইন উইন্ডার এবং বেল্ট পরিবাহক: ঝুঁকে থাকা শ্যাফ্টে পরিবাহক বিপরীত হওয়া রোধ করতে নির্ভরযোগ্য জরুরী ব্রেকিং সরবরাহ করে; উচ্চ-তাপমাত্রার আস্তরণ (250 ডিগ্রি প্রতিরোধী) দীর্ঘ-মেয়াদী ব্যবহার থেকে তাপ সহ্য করে।

মেটালার্জিক্যাল রোলিং মিল এবং ব্লাস্ট ফার্নেস চার্জিং মেশিন: ইস্পাত উত্পাদন প্রক্রিয়ার সময় স্থিতিশীল ব্রেকিং নিশ্চিত করে ভারী লোড এবং কম্পন পরিচালনা করে।

উত্তোলন ও নির্মাণ যন্ত্রপাতি

বড় সেতু ক্রেন এবং 塔式起重机 (টাওয়ার ক্রেন): ভারী বোঝার নিরাপদ পার্কিং নিশ্চিত করে (যেমন, প্রিফেব্রিকেটেড বিল্ডিং উপাদান) এবং উত্তোলনের সময় মসৃণ হ্রাস।

কনস্ট্রাকশন সাইট কংক্রিট মিক্সার এবং পাইল ড্রাইভার: বাইরের আর্দ্র পরিবেশের সাথে খাপ খাইয়ে নেয়, মডুলার ডিজাইনের সাহায্যে সাইট রক্ষণাবেক্ষণের জন্য-।
