DCPZ-300 ইলেক্ট্রোম্যাগনেটিক ক্যালিপার ডিস্ক ব্রেক – DC 24V/110V/220V, এয়ার-অফ-টু-রিলিজ, নো হাইড্রোলিক, নো এয়ার, সিএনসি, রোবট এবং অটোমেশনের জন্য
DCPZ-300 ইলেক্ট্রোম্যাগনেটিক ক্যালিপার ডিস্ক ব্রেক ✔ সাধারণত খোলা - পাওয়ার চালু=ক্ল্যাম্প, পাওয়ার অফ=রিলিজ: DCPZ-300 হল একটি স্প্রিং-রিলিজ, ডিসি-ইলেক্ট্রোম্যাগনেট-অ্যাপ্লাই ডিস্ক ব্রেক৷ শক্তি ছাড়াই, ক্যালিপার প্যাডগুলি প্রত্যাহার করে এবং ডিস্কটি অবাধে ঘোরে। ডিসি কয়েল → ইলেক্ট্রোম্যাগনেটিক ফোর্স + সহায়তা...
বিবরণ

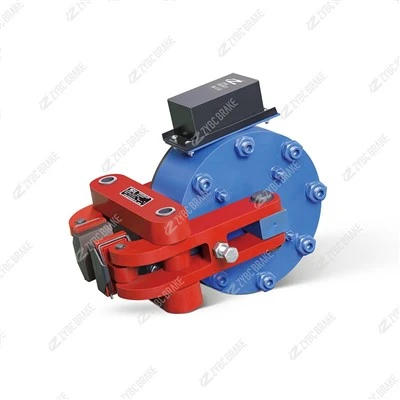

DCPZ-300 ইলেক্ট্রোম্যাগনেটিক ক্যালিপার ডিস্ক ব্রেক
✔ সাধারণত খোলা - পাওয়ার অন=ক্ল্যাম্প, পাওয়ার অফ=রিলিজ:DCPZ-300 হল aস্প্রিং-রিলিজ, DC-ইলেক্ট্রোম্যাগনেট-ডিস্ক ব্রেক প্রয়োগ করুন. শক্তি ছাড়াই, ক্যালিপার প্যাডগুলি প্রত্যাহার করে এবং ডিস্কটি অবাধে ঘোরে। ডিসি কয়েল → ইলেক্ট্রোম্যাগনেটিক ফোর্স + অ্যাসিস্ট স্প্রিং ক্লোজ উভয় বাহু → প্যাড Ø300 ডিস্ককে ক্ল্যাম্প করুন। জন্য ডিজাইন করা হয়েছেকাজ-হোল্ডিং, টেনশন, ইন্ডেক্সিং, এবং পজিশনিং- ডিস্ক-CQP এর সমতুল্য ব্রেক-একটি বায়ুসংক্রান্ত যুক্তি, কিন্তু সম্পূর্ণরূপে বিদ্যুৎ দ্বারা চালিত৷
✔ জিরো এয়ার, জিরো অয়েল, বিশুদ্ধ বৈদ্যুতিক নিয়ন্ত্রণ:কোন কম্প্রেসার নেই, কোন এয়ার ট্যাংক নেই, কোন বায়ুসংক্রান্ত ভালভ নেই, কোন হাইড্রোলিক থ্রাস্টার নেই, কোন তেল সিল নেই। শুধু 24V / 110V / 220V DC ওয়্যারিং।ক্লিনরুম-প্রস্তুত, ল্যাব-নিরাপদ, খাদ্য ও ওষুধ সামঞ্জস্যপূর্ণ- তেলের কুয়াশা নেই, নিষ্কাশনের শব্দ নেই, ঘনীভূত ড্রিপ নেই।
✔ দ্রুত প্রতিক্রিয়া - ~0.10s ক্ল্যাম্প / ~0.10s রিলিজ:ইলেক্ট্রোম্যাগনেটিক অ্যাকচুয়েশন বায়ুসংক্রান্ত (কোন এয়ার-লাইন ফিল টাইম নেই) এবং হাইড্রোলিক (কোন তেল প্রবাহ বিলম্ব নয়) এর চেয়ে স্বাভাবিকভাবেই দ্রুত।0.1s-স্তরের ক্রিয়াউপযুক্ত উচ্চ-সাইকেল অটোমেশন এবং সার্ভো-নিয়ন্ত্রিত স্টপিং।
পণ্য বিবরণ
দDCPZ-300 সিরিজএর একটি পরিসীমাসাধারণত খোলা ইলেক্ট্রোম্যাগনেটিক ক্যালিপার ডিস্ক ব্রেককাজের জন্য নির্মিত-হোল্ডিং এবং পজিশনিং -বৈদ্যুতিক চৌম্বক. একই "এয়ার-অন-টু-ক্ল্যাম্প" দর্শন, কিন্তু সংকুচিত বাতাসের পরিবর্তে ডিসি ইলেক্ট্রোম্যাগনেট দ্বারা কার্যকর হয়।
এটি কার্যকারিতা মানচিত্র সম্পূর্ণ করে:
| যুক্তিবিদ্যা | সিরিজ | অ্যাকচুয়েশন | জন্য সেরা |
|---|---|---|---|
| ব্যর্থ-নিরাপদ NC (পাওয়ার/এয়ার বন্ধ=ব্রেক চালু) | MWZ/TJ2/JZ (ড্রাম), YW (ড্রাম), SBD (ডিস্ক) | বসন্ত-প্রযোজ্য৷ | জরুরী স্টপ, নিরাপত্তা |
| কাজ-না ধরে রাখুন (= ক্ল্যাম্পে পাওয়ার/এয়ার) | DCPZ-300 (এটি) | ডিসি ইলেক্ট্রোম্যাগনেট | যথার্থ ক্ল্যাম্প, অটোমেশন |
| কাজ-না ধরে রাখুন (= ক্ল্যাম্পে বায়ু) | CQP-A | বায়ুসংক্রান্ত | যেখানে বাতাস আছে সেখানে ক্ল্যাম্প করুন |
সাধারণ অ্যাপ্লিকেশন:
সার্ভো প্রেস রাম লক- লোডের বিপরীতে অবস্থানে রাম ধরে রাখুন
ইনডেক্সিং / রোটারি টেবিল- সুনির্দিষ্ট কৌণিক অবস্থান
রোবট জয়েন্ট ব্রেকসার্ভো বন্ধ থাকলে - পোজ ধরে রাখুন (নিরাপত্তা + শক্তি সঞ্চয়)
CNC রোটারি টেবিল এবং ৪র্থ-অক্ষ- শূন্য-ব্যাকল্যাশ ক্ল্যাম্পিং
উইন্ড টারবাইন ইয়াও লক- বায়ু টর্কের বিরুদ্ধে ন্যাসেল ধরে রাখুন (ডিসি, তেল নেই)
কয়লার/ আনউইন্ডার টেনশন ব্রেকবর্তমান নিয়ন্ত্রণের মাধ্যমে - সামঞ্জস্যযোগ্য ব্যাক-টেনশন
পরিবাহক স্থানান্তর স্টপ, প্যালেট অবস্থান লক- ইতিবাচক পুনরাবৃত্তিযোগ্য স্টপ
ল্যাব / ক্লিনরুম / মেডিকেল অটোমেশন- তেল-বিনামূল্যে, শান্ত, বৈদ্যুতিক-শুধুমাত্র৷
প্রযুক্তিগত বিশেষ উল্লেখ
| প্যারামিটার | মান |
|---|---|
| সিরিজ | DCPZ-300 (সাধারণত খোলা, ডিসি ইলেক্ট্রোম্যাগনেট প্রযোজ্য, স্প্রিং রিলিজ) |
| ব্রেক টাইপ | ইলেক্ট্রোম্যাগনেটিক ক্যালিপার ডিস্ক ব্রেক, ভাসমান আর্ম |
| ডিস্ক ব্যাস | Ø300 মিমি(সাধারণ DCPZ ডিস্কের আকার; 250/400 পরিবারেও পাওয়া যায়) |
| ডিস্ক পুরুত্ব | 15 / 20 / 25 মিমি (অর্ডারে নিশ্চিত করুন) |
| ক্যালিপার মডেল | DCPZ-300/05 · /10 · /20 · /30 |
| ক্ল্যাম্পিং ফোর্স (প্রতি পাশে, রেট অনুযায়ী)* | /05: ~5 kN · /10: ~10 kN · /20: ~20 kN · /30: ~30 kN |
| অনুমান। ব্রেকিং টর্ক (Ø300, μ0.35)* | /10 ≈ 525 N·m · /20 ≈ 1050 N·m · /30 ≈ 1575 N·m |
| অ্যাকচুয়েশন | DC ইলেক্ট্রোম্যাগনেট (একক-কারেন্ট, শান্ট কয়েল) |
| কয়েল ভোল্টেজ | DC24V / DC110V / DC220V(অন্যদের অনুরোধে) |
| প্রতিক্রিয়া সময় | ~0.10s ক্ল্যাম্প / ~0.10s রিলিজ |
| অপারেটিং ফ্রিকোয়েন্সি | 720 চক্র/ঘণ্টার চেয়ে কম বা সমান (একটানা ধরে রাখা ঠিক আছে, S1) |
| ফোর্স অ্যাডজাস্টমেন্ট | অসীমভাবে কয়েল কারেন্টের মাধ্যমে (PWM/কারেন্ট কন্ট্রোল) |
| হোল্ডিং কারেন্ট (সাধারণ)* | ক্ল্যাম্পিং করার সময় কয়েল শক্তিযুক্ত থাকে; দীর্ঘ ধরে রাখার জন্য ইকোনোমাইজার ব্যবহার করুন |
| সুরক্ষা ক্লাস | IP20 (কুণ্ডলী) / IP54 ঐচ্ছিক ঘের |
| ঘর্ষণ আস্তরণের | অ্যাসবেস্টস-বিনামূল্যে, কার্ড-লক সন্নিবেশ, কম-পরিধান |
| আস্তরণের পরিধান সীমা | 5 মিমি (পরিধান সীমা সুইচ ঐচ্ছিক) |
| পরিবেষ্টিত তাপমাত্রা। | -20 ডিগ্রি থেকে +50 ডিগ্রি (std); কম-তাপ এবং উচ্চ-তাপ কয়েল বিকল্প |
| মান | JB/T 7685 রেফারেন্স, IEC 60204-1 বৈদ্যুতিক |
| মাউন্টিং | সাইড-মাউন্ট বন্ধনী, অনুভূমিক/উল্লম্ব অভিযোজনযোগ্য |
| অপশন | ইকোনোমাইজার (কমানো হোল্ডিং কারেন্ট), এক্স ডি কয়েল, লিমিট সুইচ, ম্যানুয়াল রিলিজ, IP54 কভার, কম-/উচ্চ-টেম্প কয়েল |
