1. ইনস্টলেশন পদ্ধতি

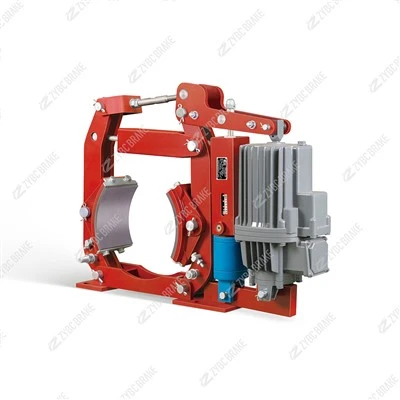

ED ইলেক্ট্রো-হাইড্রোলিক থ্রাস্টার হল সর্বজনীন ড্রাইভিং পাওয়ার ইউনিট যা YWZ, YW-E, YP এবং অন্যান্য ড্রাম/ডিস্ক ব্রেকগুলির জন্য মেলে৷উল্লম্ব ঊর্ধ্বগামী ইনস্টলেশন মান কনফিগারেশন; অনুভূমিক/কাত মাউন্টিং শুধুমাত্র কাঠামোগত অভিযোজন সহ কাস্টমাইজড বিশেষ মডেলের জন্য অনুমোদিত। এটি JB/T6406 এবং DIN15430 মাউন্টিং ডাইমেনশনাল মান মেনে চলে।
স্ট্যান্ডার্ড উল্লম্ব ঊর্ধ্বগামী ইনস্টলেশন
উচ্চ-শক্তির লক বোল্টের সাহায্যে ব্রেক আর্ম মাউন্টিং সাপোর্টে থ্রাস্টার ফ্ল্যাঞ্জকে দৃঢ়ভাবে ঠিক করুন, পিস্টন পুশ রডটিকে বিচ্যুতি ছাড়াই উল্লম্বভাবে নিচের দিকে রাখুন।
অভ্যন্তরীণ ট্রান্সমিশন উপাদানগুলির সম্পূর্ণ অভ্যন্তরীণ হাইড্রোলিক তেল নিমজ্জনের গ্যারান্টি দেওয়ার জন্য থ্রাস্টারের তেল ট্যাঙ্কটিকে অবশ্যই উপরের দিকে মুখ করা উচিত, বায়ু আটকানো, ধীর প্রতিক্রিয়া বা অতিরিক্ত গরম হওয়া পরিধান এড়ানো।
পিন শ্যাফ্টের মাধ্যমে ব্রেক সামঞ্জস্যকারী বাহুতে পুশ রডটি সংযুক্ত করুন; ব্রেক ডিজাইন প্যারামিটার অনুযায়ী সঠিক স্ট্রোক মার্জিন রিজার্ভ করুন, ওভার-ট্রাভেল জ্যাকিং বা অপর্যাপ্ত ওপেনিং স্ট্রোক এড়িয়ে চলুন।
তেল ভর্তি, তেল নিষ্কাশন, সীল প্রতিস্থাপন এবং পুশ রড স্ট্রোক পরিদর্শনের জন্য আশেপাশের স্থান রাখুন।
ঐচ্ছিক অনুভূমিক / আনত কাস্টম মাউন্ট
শুধুমাত্র পরিবর্তিত অভ্যন্তরীণ তেল চেম্বার কাঠামো সহ ED বিশেষ অনুভূমিক বৈকল্পিক থ্রাস্টারের ক্ষেত্রে প্রযোজ্য। স্ট্যান্ডার্ড উল্লম্ব ইডি সিরিজ হয়নিষিদ্ধঅনুভূমিকভাবে বা সরাসরি উল্টোভাবে ইনস্টল করতে হবে, অন্যথায় তেল তৈলাক্তকরণ ব্যর্থতা দ্রুত অভ্যন্তরীণ ক্ষতির কারণ হবে।
উত্সর্গীকৃত অনুভূমিক মাউন্টিং বেস ফ্লিপ করুন; ইনস্টলেশনের পরে কারখানার ক্রমাঙ্কন লেবেল অনুযায়ী তেলের স্তর সামঞ্জস্য করুন।
প্রয়োজন অনুযায়ী সিলিন্ডারের শেষ কভারে অ্যান্টি-অয়েল-লিক অক্জিলিয়ারী সিলিং রিং যোগ করুন।
কী ইনস্টলেশন এবং কমিশনিং প্রয়োজনীয়তা
সমস্ত পিন সংযোগ বিন্দু স্ব-লুব্রিকেটিং বুশিং ব্যবহার করে; সমাবেশের সময় অল্প পরিমাণে লিথিয়াম গ্রীস প্রয়োগ করুন।
পাওয়ার-পরীক্ষার আগে, নির্দিষ্ট অ্যান্টি-ওয়েয়ার হাইড্রোলিক তেলটি তেলের দৃষ্টি গ্লাসে চিহ্নিত স্ট্যান্ডার্ড তরল স্তরে পূরণ করুন।
ব্রেক ঘর্ষণ আস্তরণের ক্লিয়ারেন্স থ্রাস্টার সম্পূর্ণ এক্সটেনশনের পরে সরঞ্জামের নকশার মান পর্যন্ত পৌঁছেছে তা নিশ্চিত করতে পুশ রডের সংযোগের দৈর্ঘ্য সামঞ্জস্য করুন।
পাওয়ার সাপ্লাই বিকল্প: স্ট্যান্ডার্ড ED এর জন্য AC220V / AC380V; ফ্লেমপ্রুফ BEd সিরিজ বিশেষ বিস্ফোরণ-প্রুফ ভোল্টেজ গ্রেড সমর্থন করে।
মোটর হাউজিং-এ দীর্ঘমেয়াদী জলের স্প্ল্যাশ, ধুলো জমা এবং ক্ষয়কারী গ্যাস ক্ষয় এড়িয়ে চলুন।
2. স্ট্যান্ডার্ড ম্যাচিং আনুষাঙ্গিক
মূল কার্যকরী সহায়ক অংশ
থ্রাস্টার এবং ব্রেক আর্মের মধ্যে সংযোগের জন্য সংযোগকারী পুশ রড অ্যাসেম্বলিসহ সামঞ্জস্যযোগ্য-দৈর্ঘ্যের থ্রেডেড পুশ রড, সংযোগকারী পিন, কোটার পিন এবং জয়েন্ট স্লিভ।
পাওয়ার টার্মিনাল জংশন বক্স এবং ক্যাবল গ্ল্যান্ড স্ট্যান্ডার্ড তারের টার্মিনালে তৈরি-, বৈদ্যুতিক তারের সিলিংয়ের জন্য জলরোধী তারের সংযোগকারী।
স্ট্রোক অ্যাডজাস্টমেন্ট লক বাদাম ব্রেক খোলার স্ট্রোক ঠিক করার জন্য পুশ রডের কার্যকর এক্সটেনশন দৈর্ঘ্য লক করতে ব্যবহৃত হয়।
ব্যবহারযোগ্য খুচরা যন্ত্রাংশ
হাইড্রোলিক তেলের ফুটো ত্রুটিগুলি সমাধান করতে সম্পূর্ণ সিলিং মেরামত কিটযুক্ত সিলিন্ডার পিস্টন তেল সিল, শেষ কভার গ্যাসকেট, ডাস্ট-প্রুফ রিং এবং ও-রিং।
ডেডিকেটেড ইলেক্ট্রো-হাইড্রোলিক অয়েললো-তাপমাত্রাবিরোধী-পর্যায়ক্রমিক তেল প্রতিস্থাপনের জন্য জলবাহী তরল পরিধান করে।
মোটর বার্নআউট বা জ্যামিং রক্ষণাবেক্ষণের জন্য মোটর স্পেয়ার পার্টস রিপ্লেসমেন্ট মোটর স্টেটর কয়েল, ইম্পেলার এবং বিয়ারিং-এ নির্মিত-।
অভ্যন্তরীণ তেলের পরিমাণ পর্যবেক্ষণের জন্য অয়েল সাইট গ্লাস স্বচ্ছ তরল স্তরের উইন্ডো।
3. ঐচ্ছিক কাস্টম আনুষাঙ্গিক
কয়লা খনি, রাসায়নিক দাহ্য এবং বিস্ফোরক স্থানগুলির জন্য ফ্লেমপ্রুফ হাউজিং এবং বিস্ফোরণ-প্রুফ ওয়্যারিং উপাদান (বিইড সিরিজ সাপোর্টিং পার্টস)।
দীর্ঘ স্ট্রোকের চাহিদা সহ বড়-টর্ক ব্রেকগুলির জন্য বর্ধিত-দৈর্ঘ্যের কাস্টমাইজড পুশ রড।
বহিরঙ্গন বন্দর, ধাতুবিদ্যা এবং সিমেন্ট প্ল্যান্ট কঠোর পরিবেশের জন্য বৃষ্টিরোধী এবং ধুলোরোধী প্রতিরক্ষামূলক বাইরের কভার।
থ্রাস্টার পিস্টন সম্পূর্ণভাবে প্রসারিত/ প্রত্যাহার করলে প্রভাব কমাতে বাফার লিমিট হাতা।
উপকূলীয় লবণ-কুয়াশা ক্ষয়কারী কাজের অবস্থার জন্য অ্যান্টি-জারা প্রলিপ্ত সিলিন্ডার হাউজিং এবং স্টেইনলেস স্টীল সংযোগকারী ফাস্টেনার।
